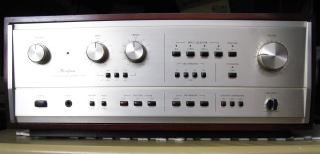

Accuphase E-301 修理

UP Data 2021.7.16
さがみはらエンジニアリングへ戻る

現象は片側(Lch)が音出ず。
原因はパワーFETの2SJ92×２個と2SK252×２個破損
真の原因はL側ラジェーターがシャーシーのアースからから浮いていたため、帯電してFETが破損したと考察される。
L側ラジェーターとその取付ビスが黒色の焼き付けのため、アースが取れていなかった。
Rch側はアースが取れていた。

　　　　　


　　　　　


　　　　　　

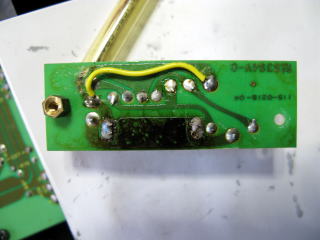

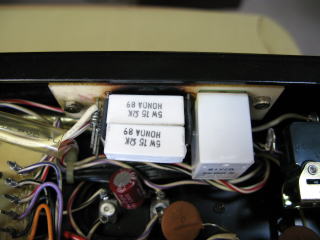

　パワーFETが破損したため、過電流が流れパターン焼損　　　抵抗器も焼損したため、交換(5W15Ω×2)

　　　　　　

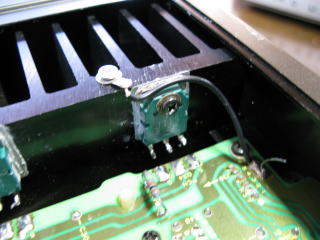

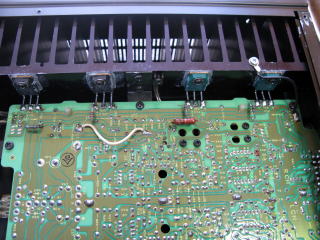

　　　　ラジェーターとアース間ストラップ　　　　　　　　　　　　　壊れたFETの足を外し、その周辺の抵抗器確認

　　　　　　

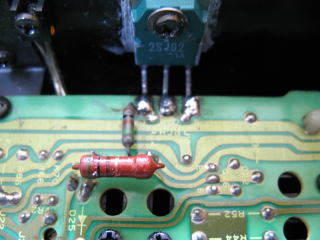

　　焼損した抵抗器が５本見つかりパターン側に取付　　　　　　　　　一部拡大

　　

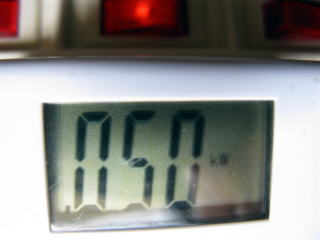

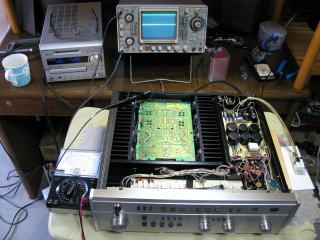

　　　信号なしの状態で50Wの消費電力
